ZBIORCZE STUDZIENKI ODWADNIAJĄCE
OPIS
- Pozwala na oszczędzanie czasu i kosztów robocizny ze względu na brak konieczności używania szalunków i betonowania
- Wykonana z wodoszczelnego betonu w postaci jednolitego elementu – bez dodatkowych fug
- Zbrojone ścianki grubości 12 cm oraz obwodowa, odporna na działanie wody pod ciśnieniem taśma uszczelniająca do przerw roboczych KRASO® Duo-Fix 150 „plus“ gwarantują wodoszczelne połączenie z płytą fundamentową
- Łatwy i szybki montaż przy użyciu dźwigu dzięki czterem zamontowanym wcześniej uchwytom transportowym
Zaprojektowane i sprawdzone dla nowych budowli
Gwarancja szczelności do 30 m słupa wody
Ogólny certyfikat nadzoru budowlanego
DANE HANDLOWE
| Typ/Artykuł | 60x60x40 * | 60x60x60* | 80x80x70* | 100x100x80* | 100x100x100* | 120x120x80* |
|---|---|---|---|---|---|---|
| Wymiar wewnętrzny w cm | 60 x 60 | 60 x 60 | 80 x 80 | 100 x 100 | 100 x 100 | 120 x 120 |
| Wysokość wewnętrzna w cm | 40 | 60 | 70 | 80 | 100 | 80 |
| DN 160 h1 | 20 | 50 | 50 | |||
| DN 160 h2 | 30 | 40 | 20 | |||
| DN 160 h3 | 20 | 20 | 40 | |||
| DN 110 h4 | 40 | 40 | 40 | 40 | ||
| DN 110 h1 | 15 | 40 | ||||
| DN 110 h2 | 20 | |||||
| Przybliżona waga w t | 0.6 | 0.7 | 1.1 | 1.5 | 1.7 | 1.8 |
* wymiary podane w cm (długość x szerokość x wysokość)
DO POBRANIA
OPIS
- Łatwy transport i montaż na budowie bez konieczności używania ciężkiego sprzętu
- Pozwala na oszczędzanie czasu i kosztów robocizny ze względu na brak konieczności używania szalunków i betonowania na budowie
- Bez podwyższonego ryzyka wynikającego z nieszczelnych fug w betonie i przyłączy rurowych
- Odporna na działanie wielu kwasów i zasad
- Wykonana z lekkiego, odpornego na uderzenia, prawie niezniszczalnego tworzywa sztucznego
Zaprojektowanei sprawdzone dla nowych budowli
Zaprojektowane i sprawdzone dla renowacji
Produkt innowacyjny:nowe rozwiązania
uszczelniające
Gwarancja szczelności do 30 m słupa wodyDANE HANDLOWE
| Symbol | 600/60 | 600/80 | 800/100 | 1000/100 |
|---|---|---|---|---|
| Wymiar wewnętrzny* | 60 x 60 | 60 x 60 | 80 x 80 | 100 x 100 |
| Wysokość wewnętrzna* | 60 | 80 | 100 | 100 |
| DN 110 - h* | 20 | 20 | 30 | 30 |
| Waga ok. w kg | 25 | 28 | 53 | 66 |
* wymiary podane w cm
DO POBRANIA
OPIS
- Wykonana z wodoszczelnego betonu w postaci jednolitego elementu – bez dodatkowych fug
- Zbrojone ścianki grubości 12 cm oraz obwodowa, odporna na działanie wody pod ciśnieniem taśma uszczelniająca do przerw roboczych KRASO® Duo-Fix 150 „plus“ gwarantują wodoszczelne połączenie z płytą fundamentową
- Łatwy i szybki montaż przy użyciu dźwigu dzięki czterem zamontowanym wcześniej uchwytom transportowym
Zaprojektowane i sprawdzone dla nowych budowli
Gwarancja szczelności do 30 m słupa wody Ogólny certyfikat nadzoru budowlanego
DANE HANDLOWE
| Symbol | 80 x 80 x 70 * | 80 x 80 x 70 * | 80 x 80 x 70 * | 80 x 80 x 70 * |
|---|---|---|---|---|
| Opis | bez otworu do czyszczenia | z otworem do czyszczenia, zmontowana na gotowo DN 160, do ścieków niezawierających fekaliów | z otworem do czyszczenia, zmontowana na gotowo DN 160, pojedyncze zabezpieczenie przed cofaniem bez zamknięcia awaryjnego, do ścieków niezawierających fekaliów, zgodnie z DIN 13564 typ 0 | z otworem do czyszczenia, zamontowana na gotowo DN 160, podwójne zabezpieczenie przed cofaniem z zamknięciem awaryjnym, do ścieków niezawierających fekaliów, zgodnie z DIN 13564 typ 2 |
| Waga ok. w kg | 1100 | 1100 | 1100 | 1100 |
* wymiary podane w cm (długość x szerokość x wysokość)
DO POBRANIA
OPIS
- Łatwy transport i montaż na budowie bez konieczności używania ciężkiego sprzętu
- Pozwala na zaoszczędzenie czasu i kosztów robocizny ze względu na brak konieczności używania szalunków i betonowania
- Bez podwyższonego ryzyka wynikającego z nieszczelnych fug w betonie i przyłączy rurowych
- Odporna na działanie wielu kwasów i zasad
- Wykonana z lekkiego, odpornego na uderzenia, prawie niezniszczalnego tworzywa sztucznego, uniemożliwia cofanie
Zaprojektowane i sprawdzone dla nowych budowli
Gwarancja szczelności do 30 m słupa wody
Zaprojektowanei sprawdzone dla renowacji
DANE HANDLOWE
| Nazwa | Studzienka typu Q 600/60 zabezpieczająca przed cofaniem | Studzienka typu Q 800/100 zabezpieczająca przed cofaniem |
|---|---|---|
| Wymiar wewnętrzny* | 60 x 60 | 80 x 80 |
| Wysokość wewnętrzna* | 60 | 100 |
| Wysokości przyłączy h1/h2* | 6,0/5,0 | 7,5/6,5 |
| Średnica przyłącza w mm | DN 110 | DN 160 |
| Waga ok. w kg | 28 | 56 |
* wymiary podane w cm
DO POBRANIA

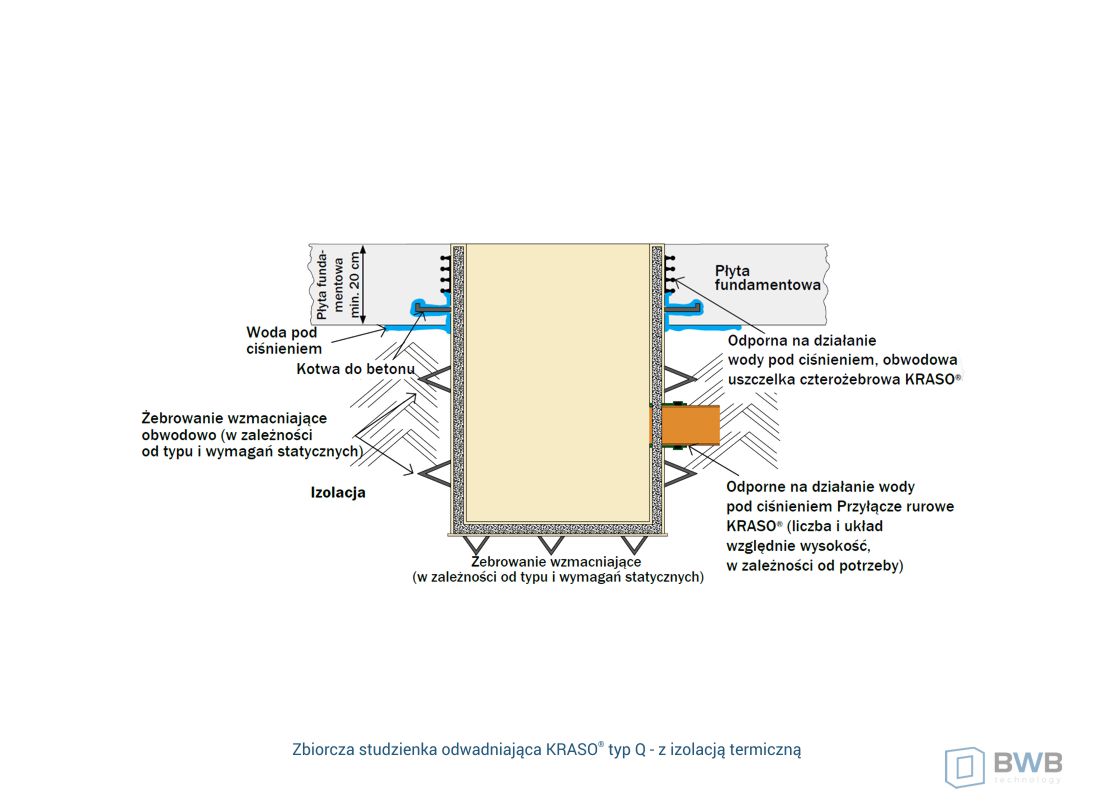

OPIS
- Łatwy transport i montaż na budowie bez konieczności używania ciężkiego sprzętu
- Pozwala na zaoszczędzenie czasu i kosztów robocizny ze względu na brak konieczności używania ciężkiego sprzętu
- Bez podwyższonego ryzyka wynikającego z nieszczelnych fug w betonie i przyłączy rurowych
- Odporna na działanie wielu kwasów i zasad
- Wykonana z lekkiego, odpornego na uderzenia, prawie niezniszczalnego tworzywa sztucznego
- Produkt przeznaczony do gromadzenia ścieków
Zaprojektowanei sprawdzone dla nowych budowli
Gwarancja szczelności do 30 m słupa wody
Zaprojektowanei sprawdzone dla renowacji
DANE HANDLOWE
| Symbol | 600/60 - z izolacją termiczną - | 600/80 - z izolacją termiczną - | 800/100 - z izolacją termiczną - | 1000/100 - z izolacją termiczną - |
|---|---|---|---|---|
| Wymiar wewnętrzny* | 60 x 60 | 60 x 60 | 80 x 80 | 100 x 100 |
| Wysokość wewnętrzna* | 60 | 80 | 100 | 100 |
| DN 110 - h* | 20 | 20 | 30 | 30 |
| Waga ok. w kg | 49 | 60 | 113 | 143 |
* wymiary podane w cm
DO POBRANIA
OPIS
- Wykonana z wodoszczelnego betonu w postaci jednolitego elementu – bez dodatkowych fug
- Zbrojone ścianki grubości 12 cm oraz obwodowa, odporna na działanie wody pod ciśnieniem taśma uszczelniająca do przerw roboczych KRASO® Duo-Fix 150 „plus“ gwarantują wodoszczelne połączenie z płytą fundamentową
- Kompletna okładzina foliowa FBV zgodna z normą DIN 18533 do systemowego łączenia z membranami FBV wszystkich producentów
- Łatwy i szybki montaż przy użyciu dźwigu dzięki zamontowanym wcześniej uchwytom transportowym
Zaprojektowanei sprawdzone dla nowych budowli
DO POBRANIA
OPIS
- Łatwy transport i montaż na budowie bez konieczności używania ciężkiego sprzętu
- Pozwala na zaoszczędzenie czasu i kosztów robocizny ze względu na brak konieczności używania szalunków i betonowania na budowie
- Bez podwyższonego ryzyka wynikającego z nieszczelnych fug w betonie i przyłączy rurowych
- Odporny na działanie wielu kwasów i zasad
- Wykonany z lekkiego, odpornego na uderzenia, prawie niezniszczalnego tworzywa sztucznego
- Produkt przeznaczony do łatwego i szybkiego osuszania budów
Zaprojektowanei sprawdzone dla nowych budowli
Gwarancja szczelności do 30 m słupa wodyDANE HANDLOWE
| Nazwa | Szyb odwadniający 300/30 |
|---|---|
| Wymiar wewnętrzny* | 30 |
| Wysokość wewnętrzna* | 30 |
| Waga ok. w kg | 5 |
* wymiary podane w cm
DO POBRANIA
OPIS
- Do zatrzymywania wody w trakcie budowy
- Podsiąkanie wody: z włókniną 60 l/s, bez włókniny 90 l/s
Zaprojektowanei sprawdzone dla nowych budowli
Gwarancja szczelności do 30 m słupa wodyDANE HANDLOWE
| Typ / Artykuł | Studzienka ciśnieniowa 400/60 | Studzienka ciśnieniowa 400/80 |
|---|---|---|
| Średnica wewnętrzna w cm | 38 | 38 |
| Wysokość wewnętrzna w cm | 60 | 80 |
| Osłona z blachy perforowanej w cm | 20 | 20 |
| Przybliżona waga w kg | 15 | 17 |
| Wkład uszczelniający | Wkład uszczelniający Typ Poly 400 - ślepy SD 30* | |
* nie wchodzi w zakres dostawy
DO POBRANIA
OPIS
- Do inspekcji, konserwacji i czyszczenia rurociągów
- Odporna na działanie wody pod ciśnieniem dzięki obwodowej czterożebrowej uszczelce KRASO®
- Do przyłączania rur DN 110/160 KG, HT i KG 2000
Zaprojektowanei sprawdzone dla nowych budowli
Gwarancja szczelności do 30 m słupa wodyDANE HANDLOWE
| Typ / artykuł | Studzienka rewizyjna 400/80 | Studzienka rewizyjna 500/80 |
|---|---|---|
| Średnica wewnętrzna w cm | 38 | 47.5 |
| Wysokość wewnęrzna w cm | 80 | 80 |
| Dopływ w cm h1 | 76 | 77 |
| Odpływ w cm h2 | 78 | 78 |
| Czyszczak | DN 110 | DN 160 |
| Przybliżona waga w kg | 18 | 30 |
DO POBRANIA
OPIS
- Pokrywa przeznaczona do zbiorczych studzienek odwadniających KRASO® betonowej i typu Q – kwadratowej.
- Występuje w 4 wersjach:
- blacha ryflowana, ocynkowana, odporna na chodzenie – maksymalne obciążenie do 7,5 kN
- blacha ryflowana, ocynkowana, odporna na chodzenie – maksymalne obciążenie do 7,5 kN, szczelna na wodę opadową i nieprzepuszczająca zapachów, mocowana na śruby
- blacha ryflowana, ocynkowana, odporna na chodzenie oraz ruch pojazdów do 5 t (nacisk kół do 1,25 t)
- blacha ryflowana, ocynkowana, odporna na chodzenie oraz ruch pojazdów do 15 t (nacisk kół do 3,75 t)
- Możliwe realizacje niestandardowe na zapytanie!
Zaprojektowane i sprawdzone dla nowych budowli
Zaprojektowane i sprawdzone dla renowacjiDANE HANDLOWE
| Wymiary zbiorczej studzienki odwadniającej | 60 x 60 | 80 x 80 | 100 x 100 | 120 x 120 |
|---|---|---|---|---|
| Wymiar zewnętrzny ramy* | 70,8 x 70,8 | 90,8 x 90,8 | 110,8 x 110,8 | 132 x 132 |
| Szerokość światła ramy* | 65,4 x 65,4 | 85,4 x 85,4 | 105,4 x 105,4 | 121,1 x 121,1 |
* wymiary podane w cm
DO POBRANIA
OPIS
- Pokrywa w postaci ocynkowanej wanny do wypełniania
- Szczelna na wodę opadową i nieprzepuszczająca zapachów
- Obciążenie po wypełnieniu betonem C35/45: ok. 125 kN
- Możliwe realizacje niestandardowe na zapytanie
Zaprojektowane i sprawdzone dla nowych budowli
Zaprojektowanei sprawdzone dla renowacji
DANE HANDLOWE
| Wymiary zbiorczej studzienki odwadniającej | 60 x 60 | 80 x 80 | 100 x 100 | 120 x 120 |
|---|---|---|---|---|
| Wymiar zewnętrzny ramy* | 73,5 x 73,5 | 93,5 x 93,5 | 113,5 x 113,5 | 133,5 x 133,5 |
| Szerokość światła ramy* | 60 x 60 | 80 x 80 | 100 x 100 | 120 x 120 |
* wymiary podane w cm
DO POBRANIA

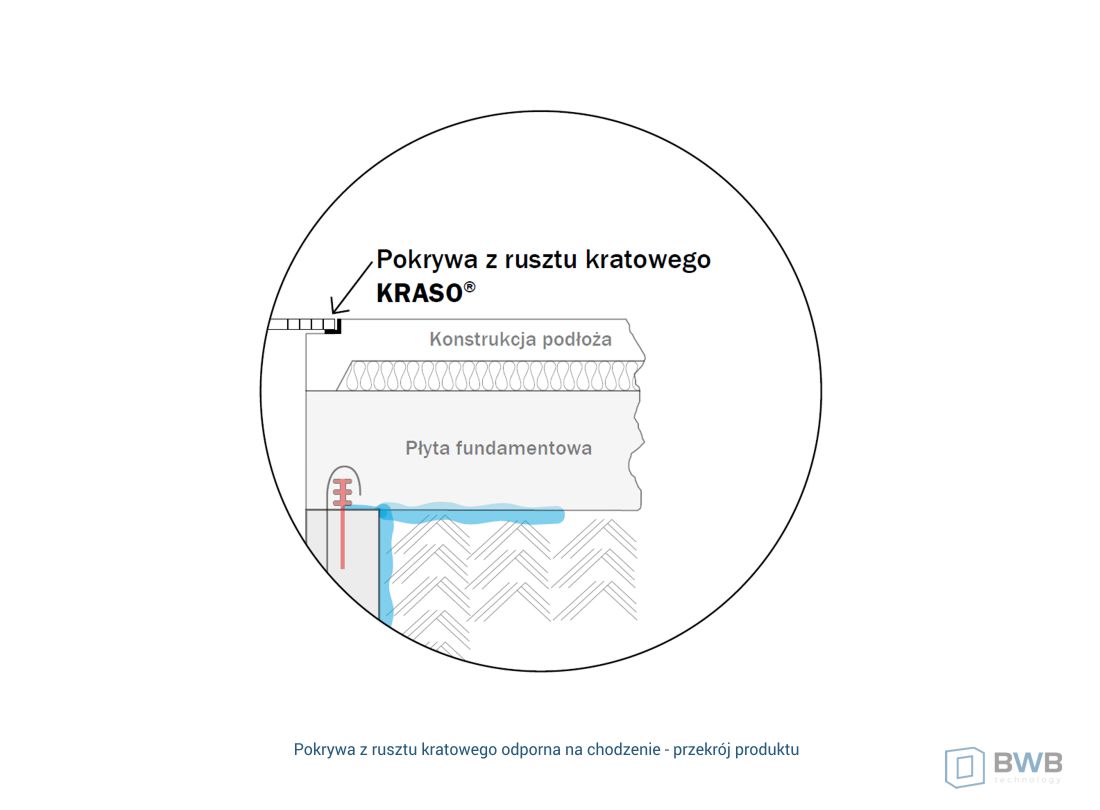

OPIS
- Pokrywa ocynkowana
- Wykonana z rusztu kratowego
- Odporna na ruch pieszy
- Możliwe realizacje niestandardowe na zapytanie
Zaprojektowane i sprawdzone dla nowych budowli
Zaprojektowane i sprawdzone dla renowacji
DANE HANDLOWE
| Wymiary zbiorczej studzienki odwadniającej | 60 x 60 | 80 x 80 | 100 x 100 | 120 x 120 |
|---|---|---|---|---|
| Wymiar zewnętrzny ramy* | 68,5 x 68,5 | 88,5 x 88,5 | 109,5 x 109,5 | 131,5 x 131,5 |
| Szerokość światła ramy* | 60 x 60 | 80 x 80 | 100 x 100 | 120 x 120 |
| Pręt nośny w mm | 25/1,7 | 25/2 | 30/2 | 40/1,7 |
| Wielkość oczek w mm | 30/30 | 30/30 | 30/30 | 30/30 |
| Obciążenie punktowe ok. w kg | 150 | 150 | 150 | 150 |
* wymiary podane w cm
DO POBRANIA
OPIS
- Lekkie, odporne na działanie wody pod ciśnieniem, kompletne rozwiązanie dla ścieków niezawierających fekaliów - dla nowych lub remontowanych budynków
- Oszczędza czas i pieniądze: Łatwy montaż dzięki niewielkiej wadze – bez dodatkowych szalunków i wielodniowego betonowania
- Bez podwyższonego ryzyka wynikającego z nieszczelnych przerw roboczych w betonie i/lub przyłączy rurowych
- Odporna na działanie wody pod ciśnieniem dzięki obwodowej czterożebrowej uszczelce KRASO®
- Dostępna w wersji KG 2000 – z polipropylenu (PP), materiału wzmocnionego minerałami, o gładkich ściankach i dużej trwałości
- Zakres dostawy: Zbiorcza studzienka odwadniająca KRASO® Poly 400, przyłącze rurowe DN 110 pasujące do rur KG, HT, KG 2000, system pustych rur instalacyjnych, pokrywa, uniwersalny uchwyt do pompy, pompa, wąż odprowadzający (dł. 1,25 m, średnica wewnętrzna: 38 mm), niezbędne uszczelki i złączki
Zaprojektowanei sprawdzone dla nowych budowli
Zaprojektowanei sprawdzone dla renowacji
Gwarancja szczelności do 30 m słupa wodyDANE HANDLOWE
| Typ / Artykuł | 400 / 80 - Kompletna - - KG 2000 - | 400 / 100 - Kompletna - - KG 2000 - |
|---|---|---|
| Średnica wewnętrzna w cm | 37 | 37 |
| Wysokość wewnętrzna w cm | 80 | 100 |
| Dopływ DN 110 - h1 | 30 | 30 |
| Pusta rura 110 - h2 | 41 | 41 |
| Przybliżona waga w kg | 21 | 23 |
DO POBRANIA
OPIS
- Do zbierania ścieków, z przyłączem rurowym DN 110
- Odporna na działanie wody pod ciśnieniem dzięki obwodowej czterożebrowej uszczelce KRASO®
- Dostępna w wersji KG 2000 – z polipropylenu (PP), materiału wzmocnionego minerałami, o gładkich ściankach i dużej trwałości
Zaprojektowanei sprawdzone dla nowych budowli
Gwarancja szczelności do 30 m słupa wodyDANE HANDLOWE
| Typ/Artykuł | 400 / 60 -KG 2000- | 400 / 80 -KG 2000- |
|---|---|---|
| Średnica wewnętrzna w cm | 37 | 37 |
| Wysokość wewnętrzna w cm | 60 | 80 |
| Dopływ DN 110 h1 | 20 | 20 |
| Pusta rura DN 110 h2 | 41 | |
| Przybliżona waga w kg | 17 | 21 |
DO POBRANIA
OPIS
- Do zbierania ścieków, z przyłączem rurowym DN 110 oraz wielowypustem oporowym
- Odporna na działanie wody pod ciśnieniem dzięki obwodowej czterożebrowej uszczelce KRASO®
- Dostępna w wersji KG 2000 – z polipropylenu (PP), materiału wzmocnionego minerałami, o gładkich ściankach i dużej trwałości
Zaprojektowanei sprawdzone dla nowych budowli
Gwarancja szczelności do 30 m słupa wodyDANE HANDLOWE
| Typ/Artykuł | 400 / 80-LR-KG 2000- | 400 / 100-LR-KG 2000- |
|---|---|---|
| Średnica wewnętrzna w cm | 37 | 37 |
| Wysokość wewnętrzna w cm | 80 | 100 |
| Dopływ DN 110 h1 | 30 | 30 |
| Pusta rura DN 110 h2 | 41 | 41 |
| Przybliżona waga w kg | 21 | 23 |
DO POBRANIA
OPIS
- Do montażu w istniejącej płycie fundamentowej przy użyciu wkładu uszczelniającego KRASO® typ DD 500/400 (nie wchodzi w zakres dostawy)
- Z wysokiej jakości, stabilnego wymiarowo i odpornego na ciśnienie materiału pełnościennego, ze wspornikiem dla wkładu uszczelniającego KRASO®
- Odporna na działanie wody pod ciśnieniem dzięki obwodowej czterożebrowej uszczelce KRASO®
- Dostępna w wersji KG 2000 – z polipropylenu (PP), materiału wzmocnionego minerałami, o gładkich ściankach i dużej trwałości
Zaprojektowanei sprawdzone dla nowych budowli
DANE HANDLOWE
| Typ/Artykuł | 400 / 60 -NE-KG 2000- | 400 / 80 -NE-KG 2000- | ||
|---|---|---|---|---|
| Średnica wewnętrzna w cm | 37 | 37 | ||
| Wysokość wewnętrzna w cm | 60 | 80 | ||
| Przybliżona waga w kg | 17 | 21 | ||
| Przybliżona waga w kg | Wkład uszczelniający Typ DD 500 do średnicy 400 mm* | |||
*nie wchodzi w zakres dostawy
DO POBRANIA
OPIS
- Pokrywa Poly 400 z tworzywa sztucznego - obciążenie ruchem pieszym - 7,5 kN
- Pokrywa Poly 400 z tworzywa sztucznego - odporna na wodę opadową i nieprzepuszczająca zapachów - obciążenie ruchem pieszym - 7,5 kN
- Pokrywa Poly 400 z tworzywa sztucznego - obciążenie ruchem pojazdów - A15
- Pokrywa Poly 400 z tworzywa sztucznego - odporna na wodę opadową i nieprzepuszczająca zapachów - obciążenie ruchem pojazdów - A15
- Pokrywa Poly 400 z kratki szczelinowej z tworzywa sztucznego - obciążenie ruchem pieszym - 7,5 kN
- Pokrywa Poly 400 z kratki szczelinowej z tworzywa sztucznego - obciążenie ruchem pojazdów - A15
- Pokrywa Poly 400 do wypełnienia - odporna na wodę opadową i nieprzepuszczająca zapachów - obciążenie ruchem pojazdów - ok. 125 kN
DO POBRANIA
OPIS
- Kompletna pompa to zbiorczej studzienki odwadniającej KRASO® Poly 400 z wężem odpływowym
- Maksymalna wysokość pompowania: 7 m
- Wydajność pracy: h = 1,5 m - 160 l/min, h = 4 m - 110 l/min
DO POBRANIA
Charakterystyka produktów
Zbiorcze studzienki odwadniające KRASO® - betonowe to gotowe elementy nie wymagające szalunku na placu budowy i tym samym pozwalają zaoszczędzić czas i pieniądze. Zbiorcze studzienki odwadniające KRASO® wykonane są z betonu wodoszczelnego, ściany zbrojone mają grubość 12cm. Zbiorcze studzienki odwadniające KRASO® - betonowe z obwodową, atestowaną przez MPA taśmą do przerw roboczych KRASO® Duo-Fix 150,,plus’’gwarantują wodoszczelne połączenie z płytą fundamentową. Zbiorcza studzienka odwadniająca KRASO® - betonowa może być wykonana wg wymagań klienta. Dostępna jest również studzienka rewizyjna KRASO® - betonowa z otworem do czyszczenia, z pojedynczym zabezpieczeniem przed cofaniem ścieków niezawierających fekaliów, z podwójnym zabezpieczeniem przed cofaniem ścieków niezawierających fekaliów i zamknięciem awaryjnym do wody niezawierającej fekaliów.
Zbiorcza studzienka odwadniająca KRASO® typ Q - kwadratowa to lekka konstrukcja do gromadzenia ścieków z tworzywa sztucznego. Zbiorcza studzienka odwadniająca KRASO® typ Q -kwadratowa odporna jest na wiele kwasów i zasad. Niska waga oznacza niski koszt transportu i brak konieczności używania dźwigu przy montażu. Dostępna jest również zbiorcza studzienka odwadniająca KRASO® typ Q w wersji KG 2000 z wodoszczelną, okrągłą, zgrzewaną termicznie uszczelką czterożebrową KRASO®. Zbiorcza studzienka odwadniająca KRASO® typ Q dostępna jest z zabezpieczeniem przed cofaniem do ścieków zawierających fekalia, oraz wersja z izolacją termiczną.
Do zbiorczych studzienek odwadniających KRASO® dostępne są pokrywy wykonane z blachy ryflowanej - ocynkowanej. Pokrywy do zbiorczych studzienek odwadniających KRASO® przystosowane są do przenoszenia obciążeń wywołanych: ruchem pieszym, pojazdami do 5t o nacisku koła do 1,25t, pojazdami o masie do 15t o nacisku koła do 3,75t. Dostępna jest również wersja pokrywy do wypełnienia betonem, oraz pokrywa kratowa do chodzenia.
Zbiorcza studzienka odwadniająca KRASO® Poly - KG 2000 to kompletne rozwiązanie do ścieków bez fekaliów do nowych i modernizowanych budynków. Zbiorcza studzienka odwadniająca KRASO® Poly - KG 2000 z wodoszczelną na całym obwodzie, termicznie zgrzewaną uszczelką czterożebrową KRASO® likwidującą ryzyko przeciekania wody przez połączenie z płytą fundamentową. Do zbiorczej studzienki odwadniającej KRASO® Poly – KG 2000 dostępny jest szereg pokryw ochronnych o różnej klasie obciążenia.
