WKŁADY USZCZELNIAJĄCE

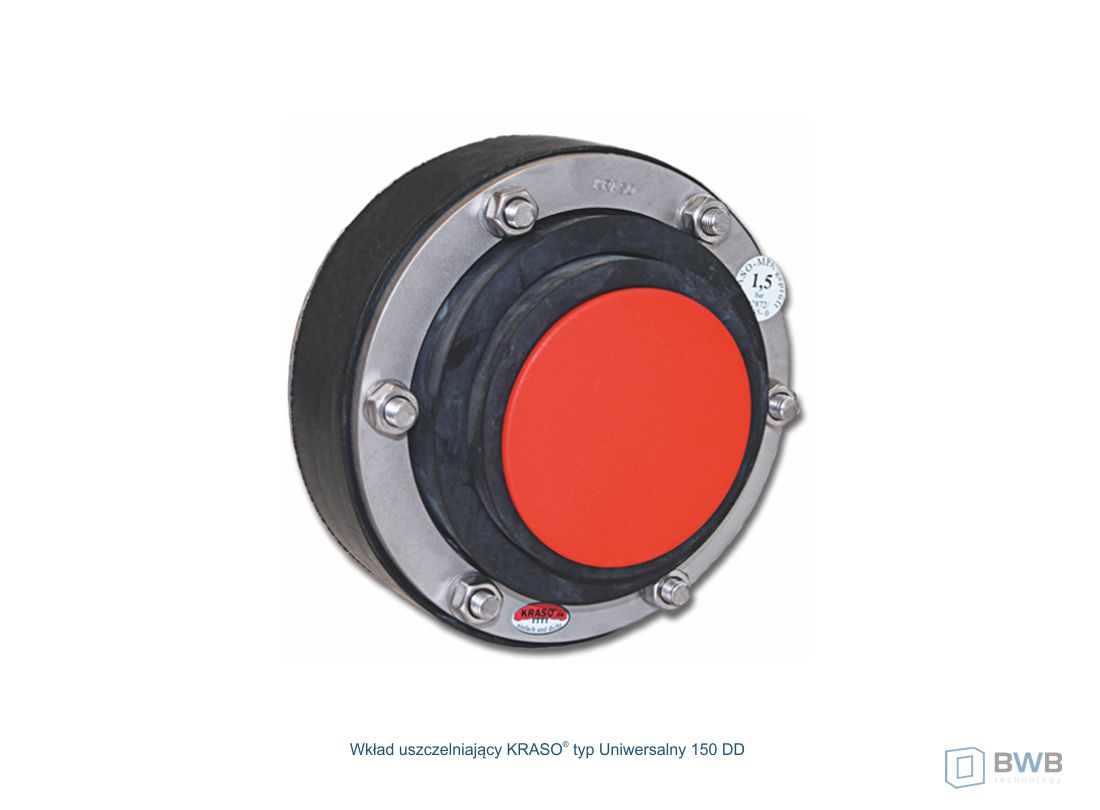

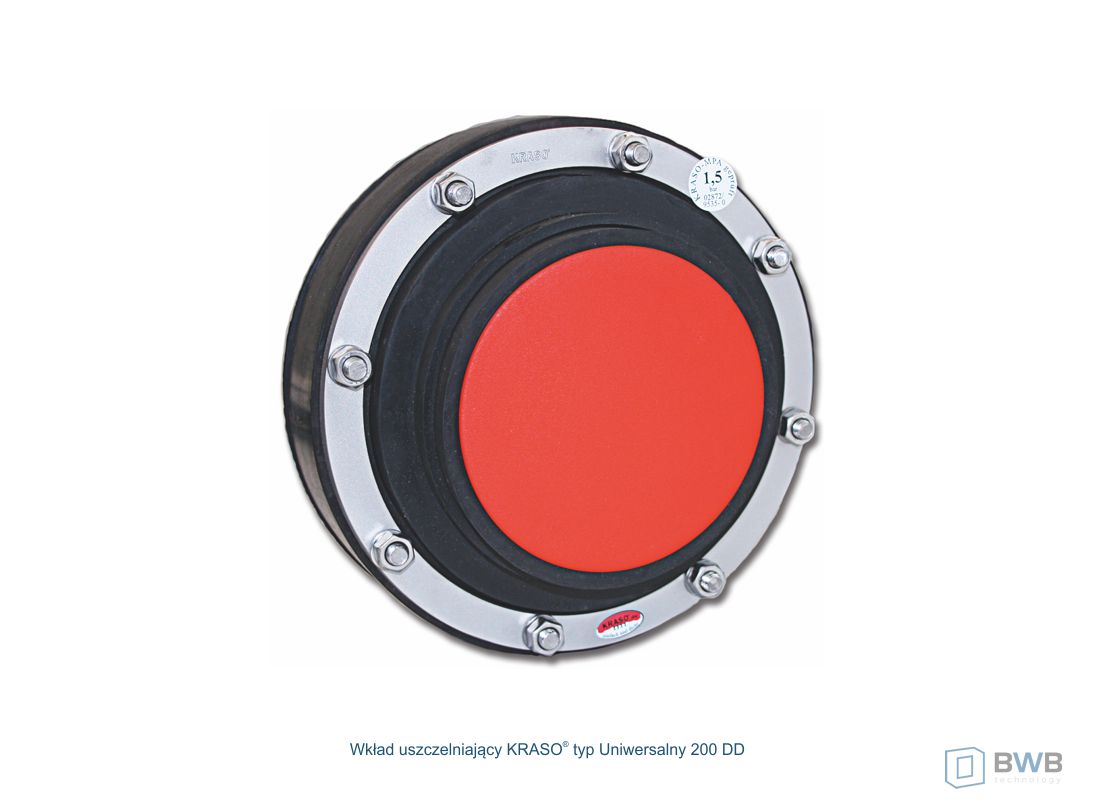

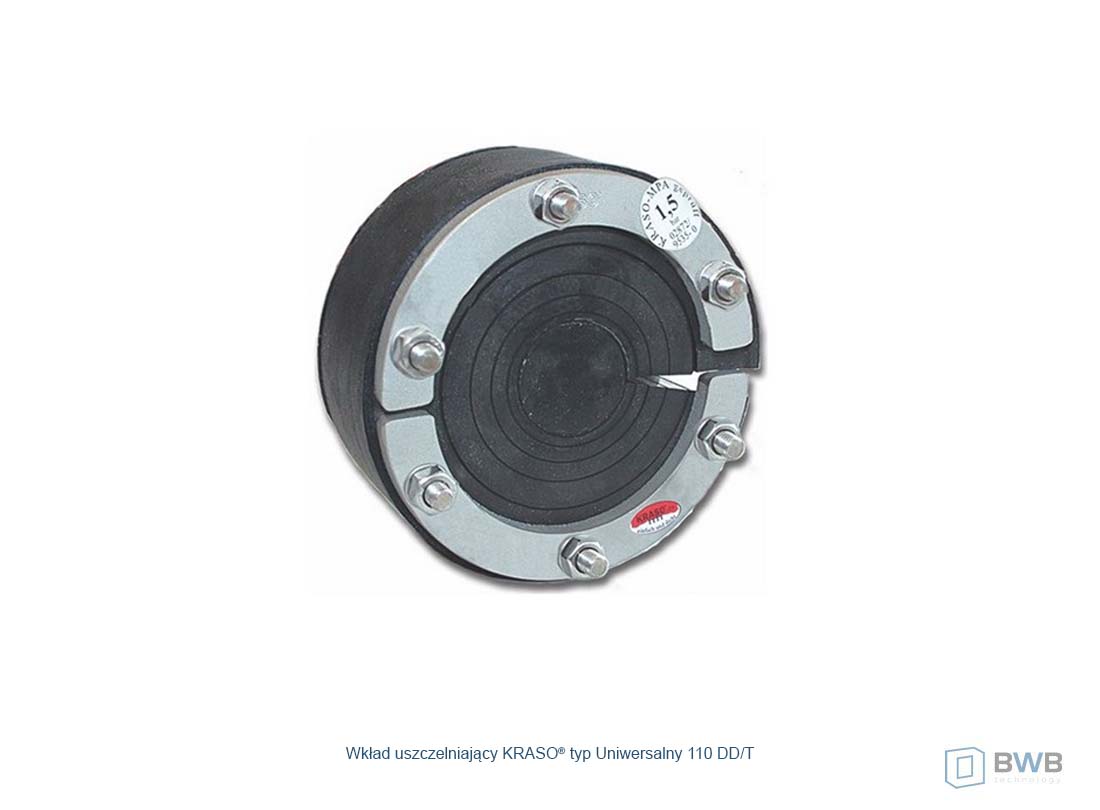

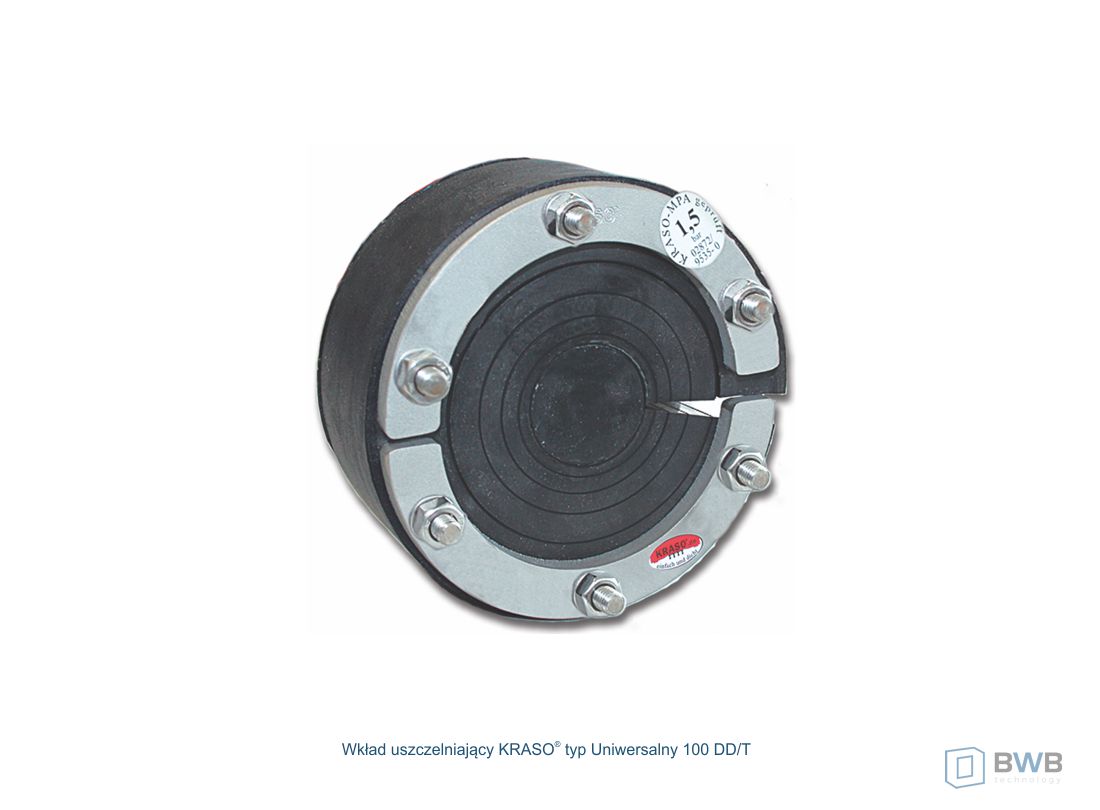

Wkład uszczelniający KRASO® typ Uniwersalny DD





OPIS
  • Do montażu w otworach rdzeniowych lub rurach osłonowych
  • Zastosowanie we wkładce wewnętrznej techniki szybowej pozwala wykorzystać wkład do różnych średnic rur
  • Odporny na wodę o ciśnieniu 1,5 bara z uszczelką o szerokości 40 mm
  • Wykonany ze stali nierdzewnej V2A, z przyspawanymi bolcami zamiast śrub


DANE HANDLOWE
Artykuł / Średnica otworu rdzeniowego lub rury osłonowejJeden wkład uszczelniający do wszystkich rur lub kabli według tabeli poniżej [mm]
Uni 100 DD61-65 ∙ 56-60 ∙ 51-55 ∙ 46-50 ∙ 41-45 ∙ 36-40 ∙ 31-35 ∙ 26-30 ∙ 21-25 ∙ 18-20 ∙ 0
Uni 100 DD/T*61-65 ∙ 46-50 ∙ 36-40 ∙ 31-35 ∙ 26-30 ∙ 18-20 ∙ 0
Uni 110 DD/T*71-75 ∙ 59-63 ∙ 46-50 ∙ 36-40 ∙ 28-32 ∙ 21-25 ∙ 18-20 ∙ 0
Uni 150 DD110 (DN 110 rura KG) (DN 110 rura SML) ∙ 90 (DN 80 rura stalowa, rura PE) ∙ 75 (DN 70 rura HT)
Uni 160 DD/T*110 (DN 110 rura KG) (DN 110 rura SML) ∙ 90 (DN 80 rura stalowa, rura PE) ∙ 75 (DN 70 rura HT)
Uni 200 DD160 (DN 160 rura KG, SML) ∙ 135 (DN 125 rura SML) ∙ 125 (DN 125 rura KG) ∙ 110 (DN 110 rura KG, SML)

* wersja dzielona do późniejszego montażu



Wkład uszczelniający KRASO® typ Uniwersalny DD/M





OPIS
  • Do jednoczesnego przeprowadzenia wielu rur lub kabli
  • Do zastosowania również jako zaślepka do czasu montażu rur lub kabli
  • Odporny na wodę o ciśnieniu 1,5 bara z uszczelką o szerokości 40 mm
  • Wykonany ze stali nierdzewnej V2A, z przyspawanymi bolcami zamiast śrub


DANE HANDLOWE
Artykuł / Średnica otworu rdzeniowego lub rury osłonowej Uni 100 DD/M
Jeden wkład uszczelniający do wszystkich rur
lub kabli według tabeli obok [mm]
1 x 8 - 10
1 x 11 - 13
1 x 14 - 16
1 x 17 - 19
1 x 20 - 23
lub 24 - 27
lub 28 - 30
lub 31 - 35


Wkład uszczelniający KRASO® typ ED + DD





OPIS
  • Do przeprowadzania pojedynczej rury lub kabla
  • Typ ED odporny na wodę o ciśnieniu 1,0 bara z uszczelką o szerokości 20 mm
  • Typ DD odporny na wodę o ciśnieniu 3,0 barów z uszczelką o szerokości 40 mm (2 x 20 mm)
  • Wykonany ze stali nierdzewnej V2A, z przyspawanymi bolcami zamiast śrub


DANE HANDLOWE
Średnica otworu rdzeniowego lub rury osłonowej80100125150200250300400500
Średnica rury lub kabla od … do … [mm]22 - 2532 - 3560 - 6378 - 80108 - 110158 - 160200273400
32 - 3540 - 4375 - 7788 - 90114 - 118168 - 170210280429
40 - 4348 - 5078 - 80108 - 110123 - 125177 - 180219315450
60 - 63133 - 135200225326
139 - 140210250
158 - 160



Wkład uszczelniający KRASO® typ ślepy ED + DD





OPIS
  • Do montażu w otworach rdzeniowych lub rurach osłonowych
  • Do zastosowania jako zaślepka do czasu montażu rur lub kabli
  • Typ ślepy ED odporny na wodę o ciśnieniu 1,0 bara z uszczelką o szerokości 20 mm
  • Typ ślepy DD odporny na wodę o ciśnieniu 3,0 barów z uszczelką o szerokości 40 mm (2 x 20 mm)
  • Wykonany ze stali nierdzewnej V2A, z przyspawanymi bolcami zamiast śrub


DANE HANDLOWE
ArtykułWkład uszczelniający typ ślepy ED + DD
Średnica otworu rdzeniowego
lub rury osłonowej [mm]
80100125150200250300400500









Wkład uszczelniający KRASO® - dzielony - z wymienną wkładką





OPIS
  • Do jednoczesnego przeprowadzania rur i kabli
  • Z wymienną wkładką do późniejszego wykonania otworów na rury i/lub kable
  • Odporny na wodę o ciśnieniu do 1,5 bara z uszczelką o szerokości 40 mm
  • Wykonany ze stali nierdzewnej V2A, z przyspawanymi bolcami zamiast śrub


DANE HANDLOWE
Średnica otworu rdzeniowego lub średnica zewnętrzna wkładu uszczelniającego / średnica wewnętrzna wkładu uszczelniającegoMaksymalna ilość rozmieszczonych otworów, także o różnych średnicach - przykłady
100 / 633 x 0 - 25 lub 5 x 0 - 18 lub 9 x 0 - 13
125 / 803 x 0 - 32 lub 5 x 0 - 25 lub 9 x 0 - 17
150 / 1103 x 0 - 43 lub 5 x 0 - 35 lub 9 x 0 - 25
200 / 1603 x 0 - 63 lub 5 x 0 - 50 lub 9 x 0 - 36
250 / 2103 x 0 - 90 lub 5 x 0 - 70 lub 9 x 0 - 50
300 / 2503 x 0 - 110 lub 5 x 0 - 85 lub 9 x 0 - 63

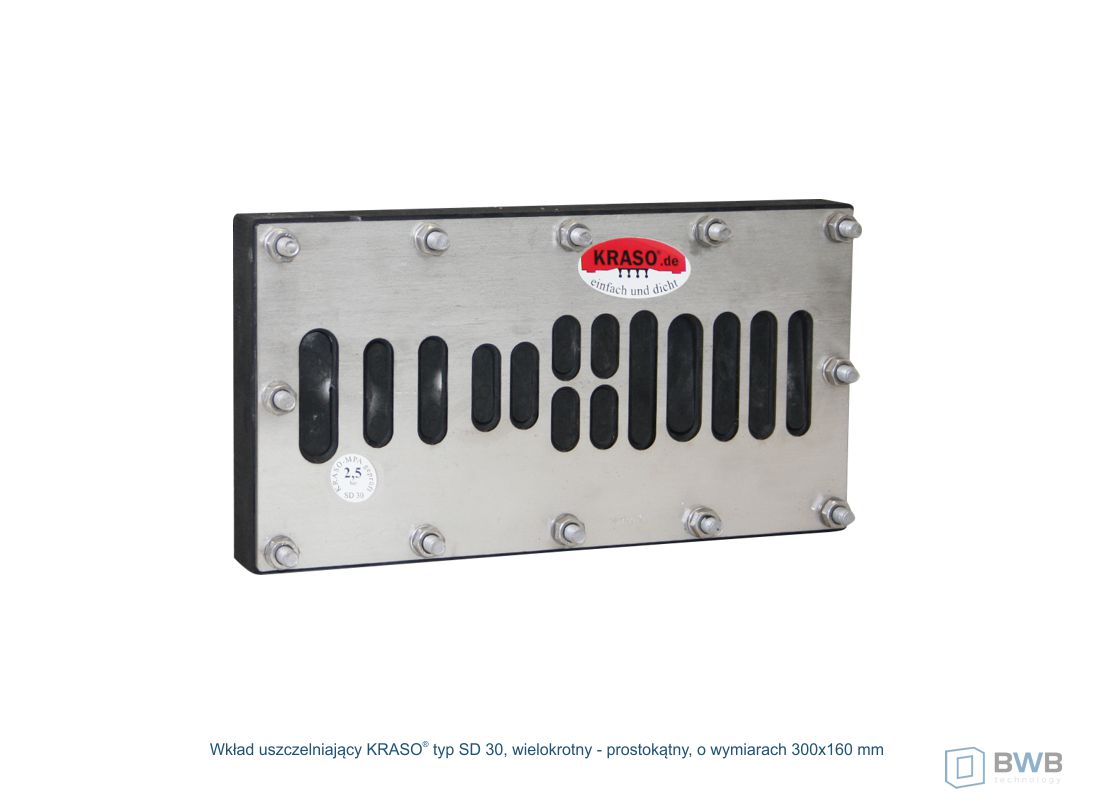

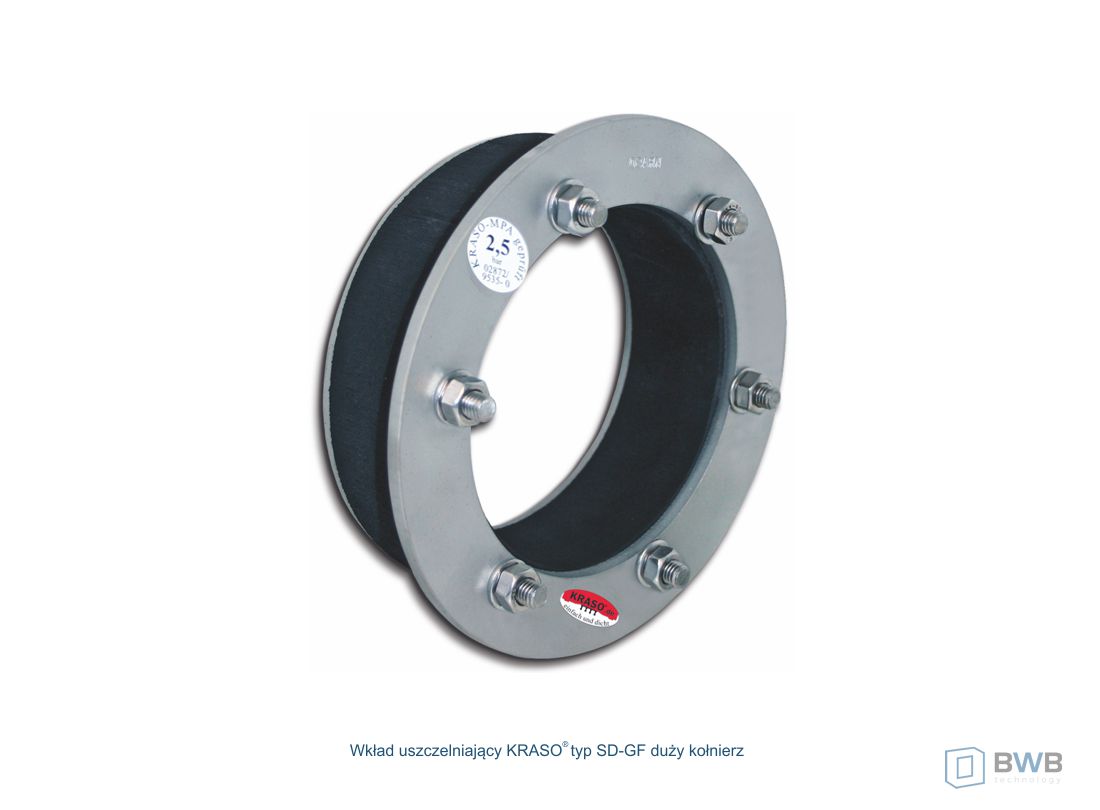

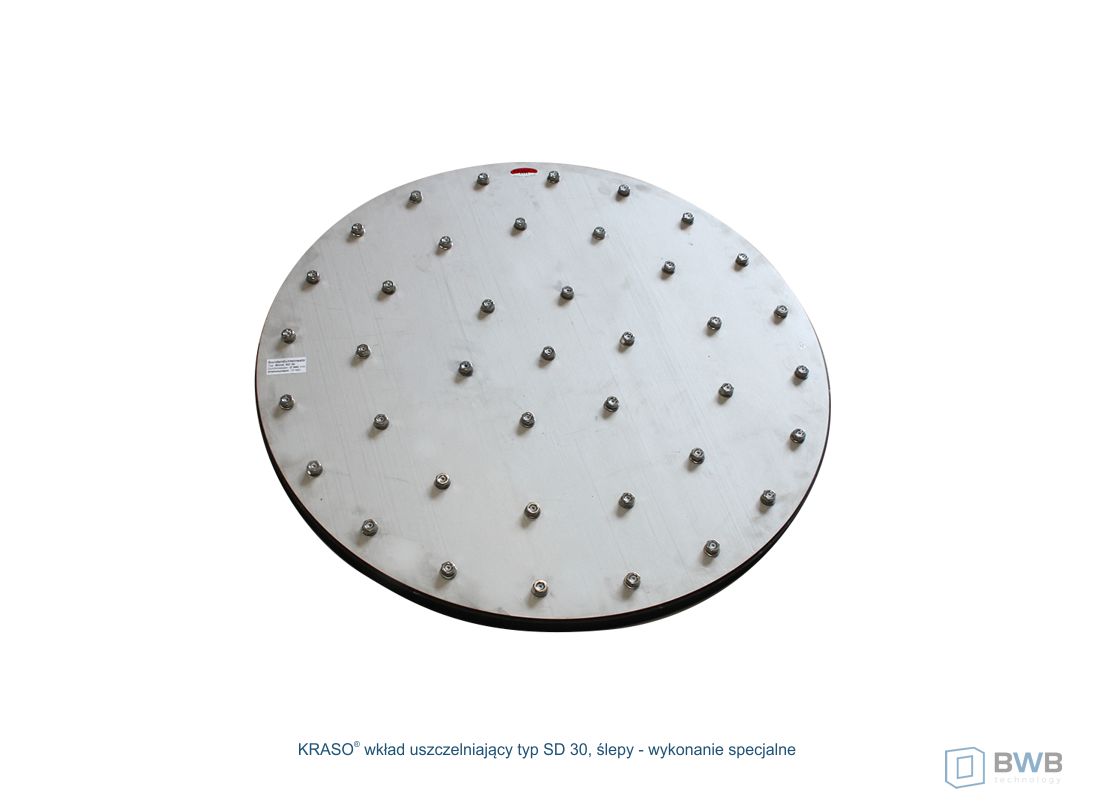

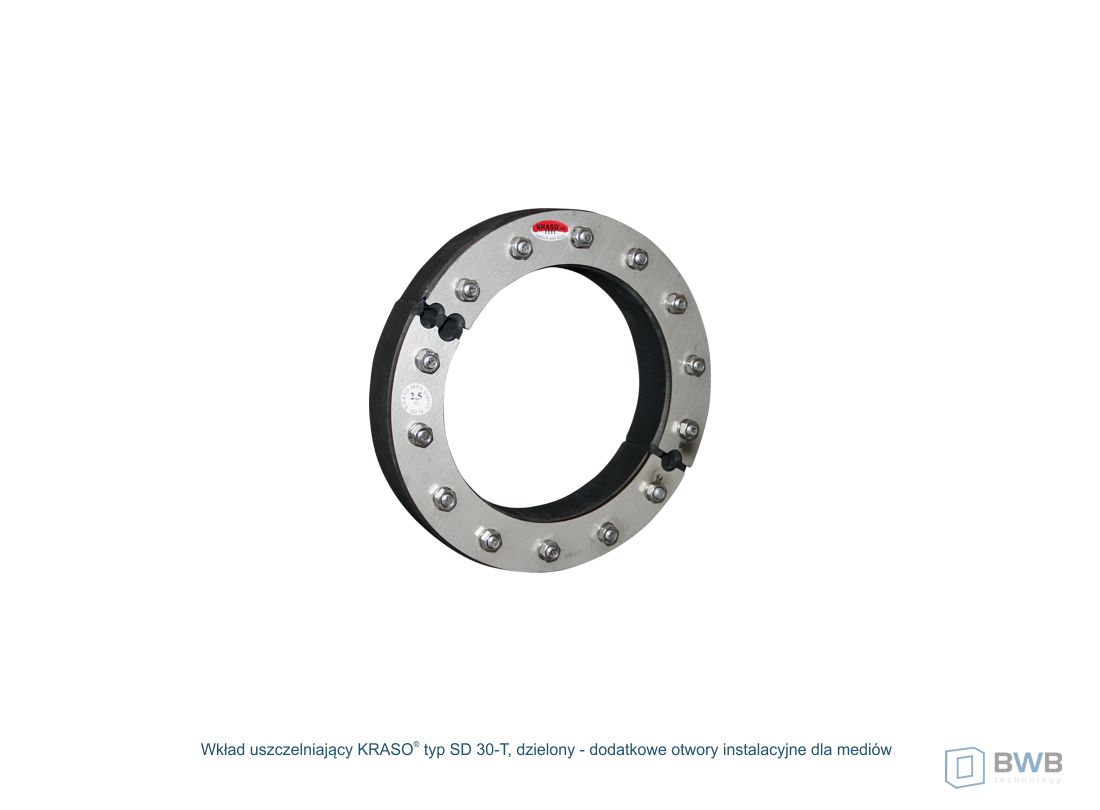

Wkład uszczelniający KRASO® typ SD





OPIS
  • Do jednoczesnego przeprowadzania wielu rur lub kabli
  • Odporny na wodę o ciśnieniu 2,5 bara z uszczelką EPDM o szerokości 30 mm
  • Odporny na wodę o ciśnieniu 5 barów z uszczelką EPDM o szerokości 60 mm
  • Wykonany ze stali nierdzewnej V2A, z przyspawanym bolcami zamiast śrub
  • Realizacje dostosowane do indywidualnych potrzeb klienta


DANE HANDLOWE
ArtykułTyp SD 30 • Typ SD 60
Średnica otworu rdzeniowego
lub rury osłonowej [mm]
50607080100125150200250300350400450500
Średnica zewnętrzna rury
lub kabla [mm]
0-250-350-450-550-750-1000-1250-1750-2250-2750-3250-3750-4250-475

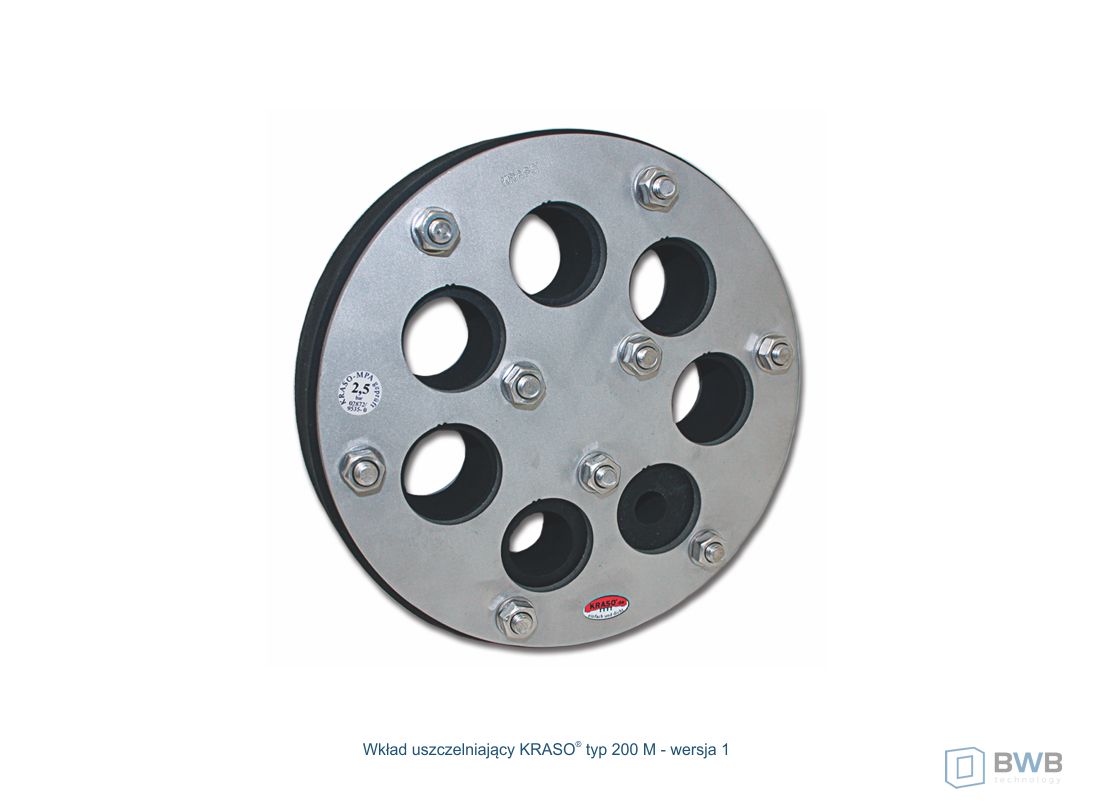

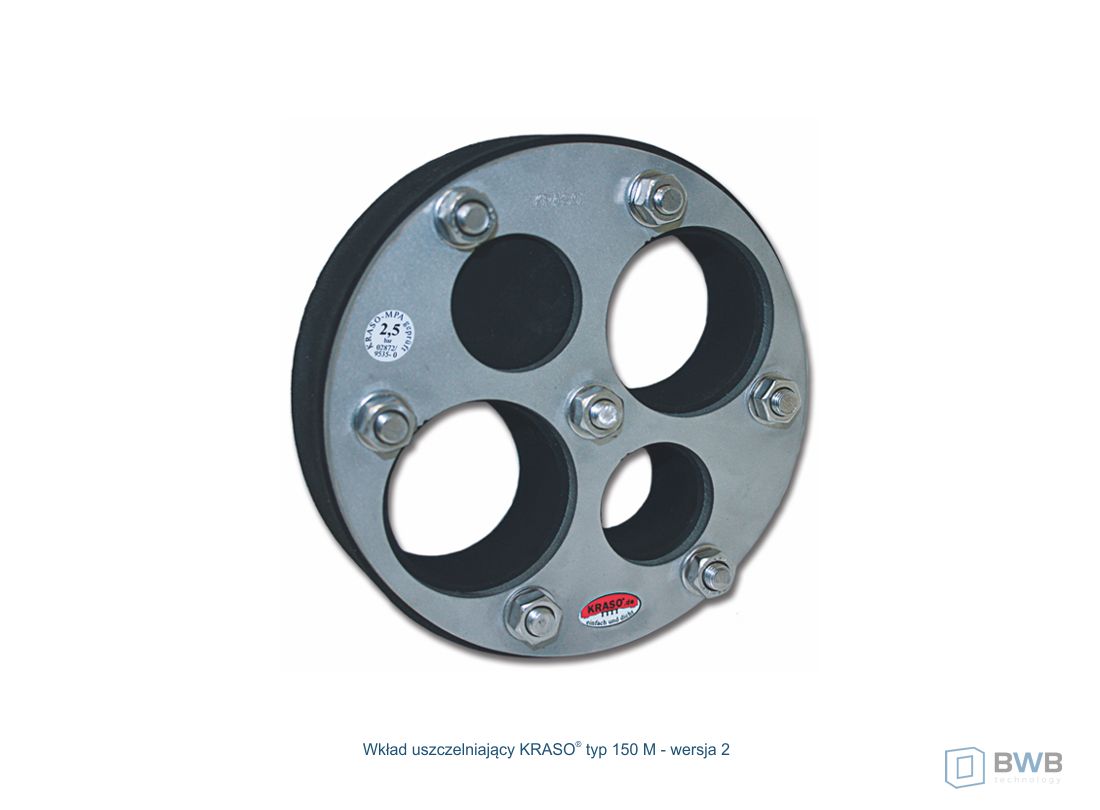

Wkład uszczelniający KRASO® typ M





OPIS
  • Do jednoczesnego przeprowadzania wielu rur i kabli
  • Odporny na wodę o ciśnieniu do 2,5 bara z uszczelką o szerokości 30 mm
  • Produkt gazoszczelny, zapewniający ochronę przed radonem
  • Wykonany ze stali nierdzewnej V2A, z przyspawanymi bolcami zamiast śrub


DANE HANDLOWE

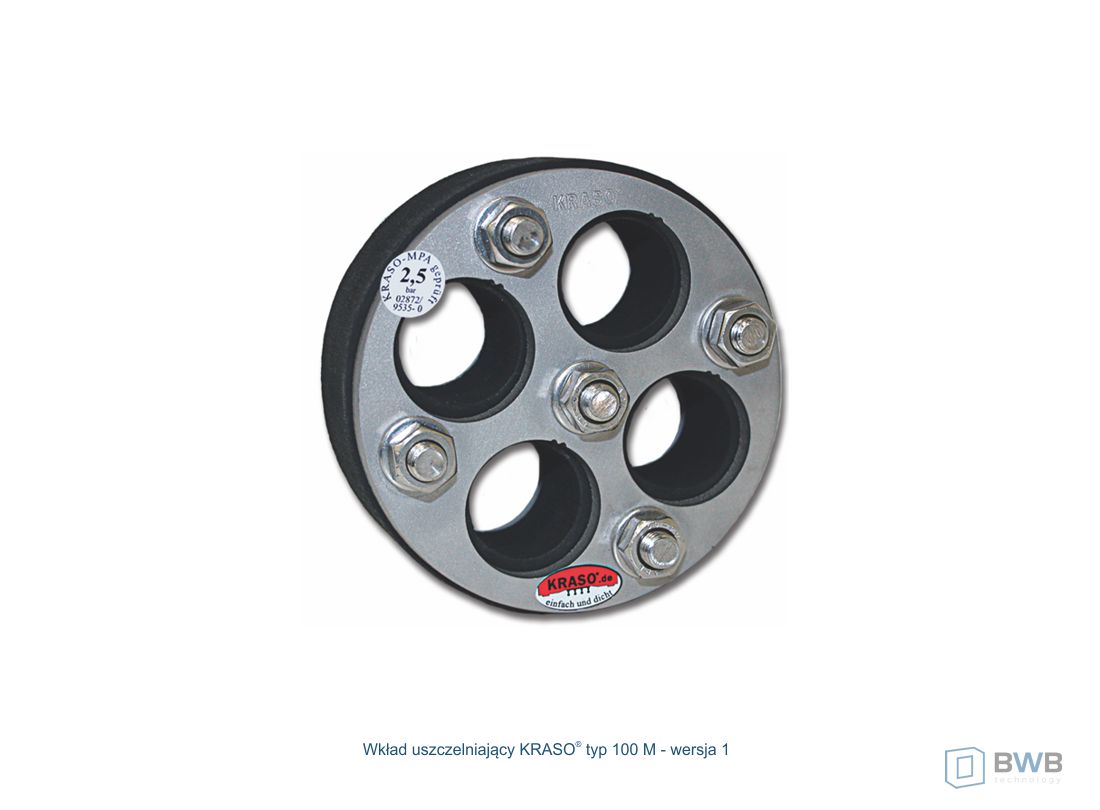

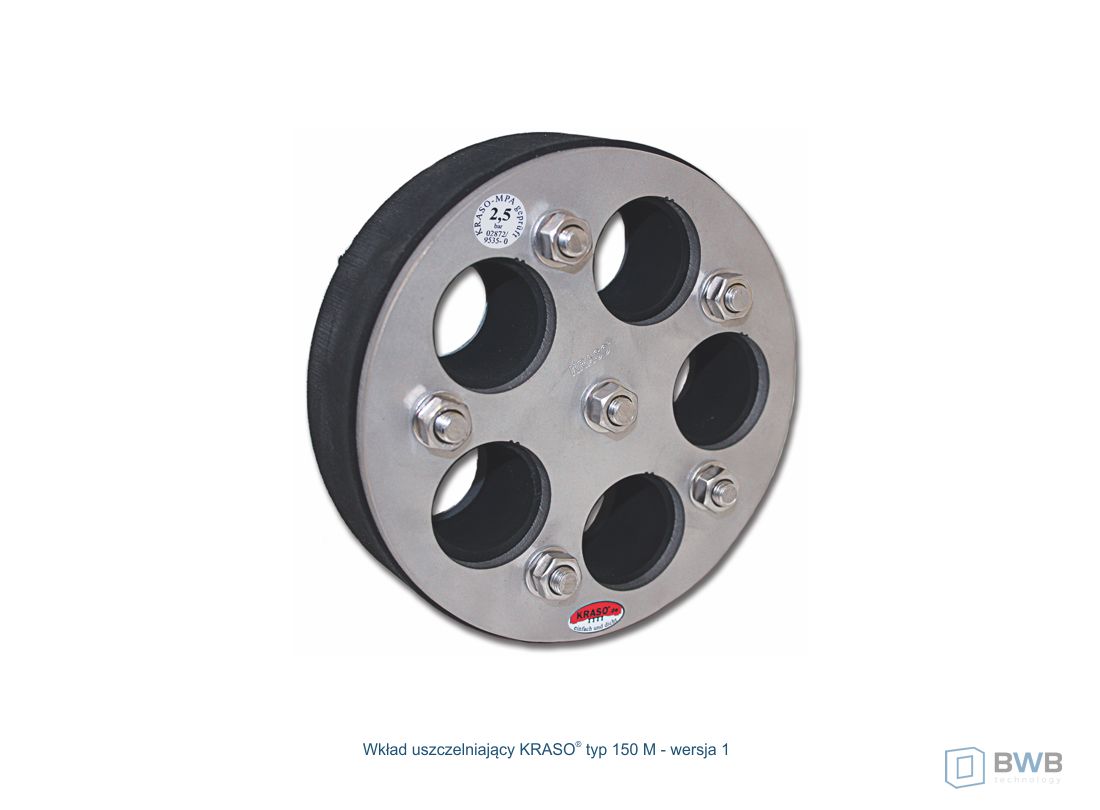

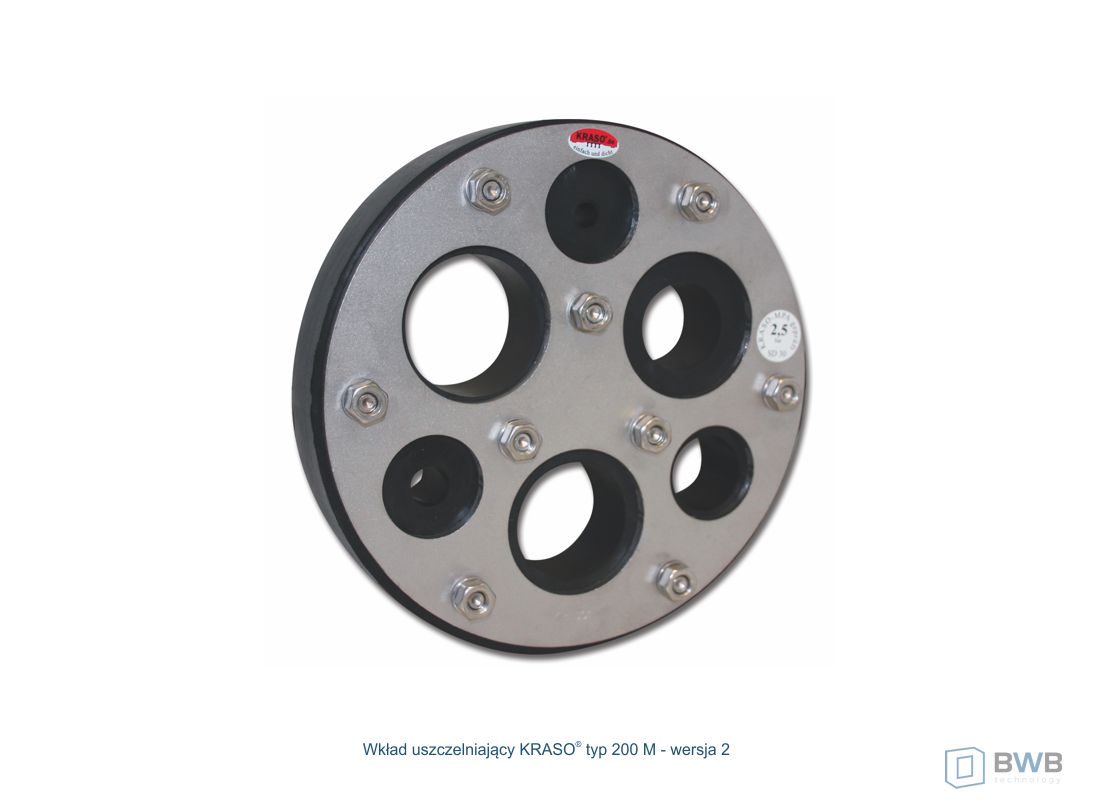

ArtykułTyp 100 MTyp 150 MTyp 200 M
Średnica otworu rdzeniowego lub rury osłonowej [mm]100150200
Średnica rury lub kabla od … do … [mm] - wersja 14 x 0 - 255 x 0 - 327 x 0 - 32
Średnica rury lub kabla od … do … [mm] - wersja 22 x 0 - 322 x 0 - 32
2 x 0 - 50
3 x 0 - 32
3 x 0 - 50

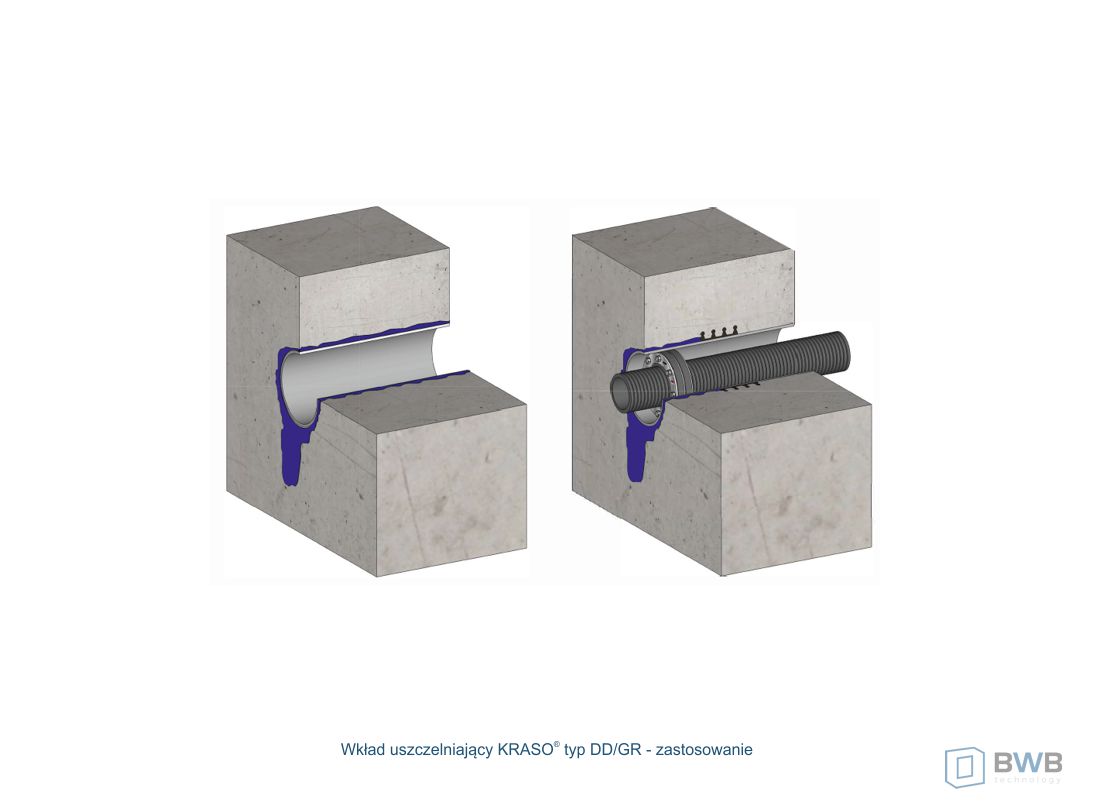

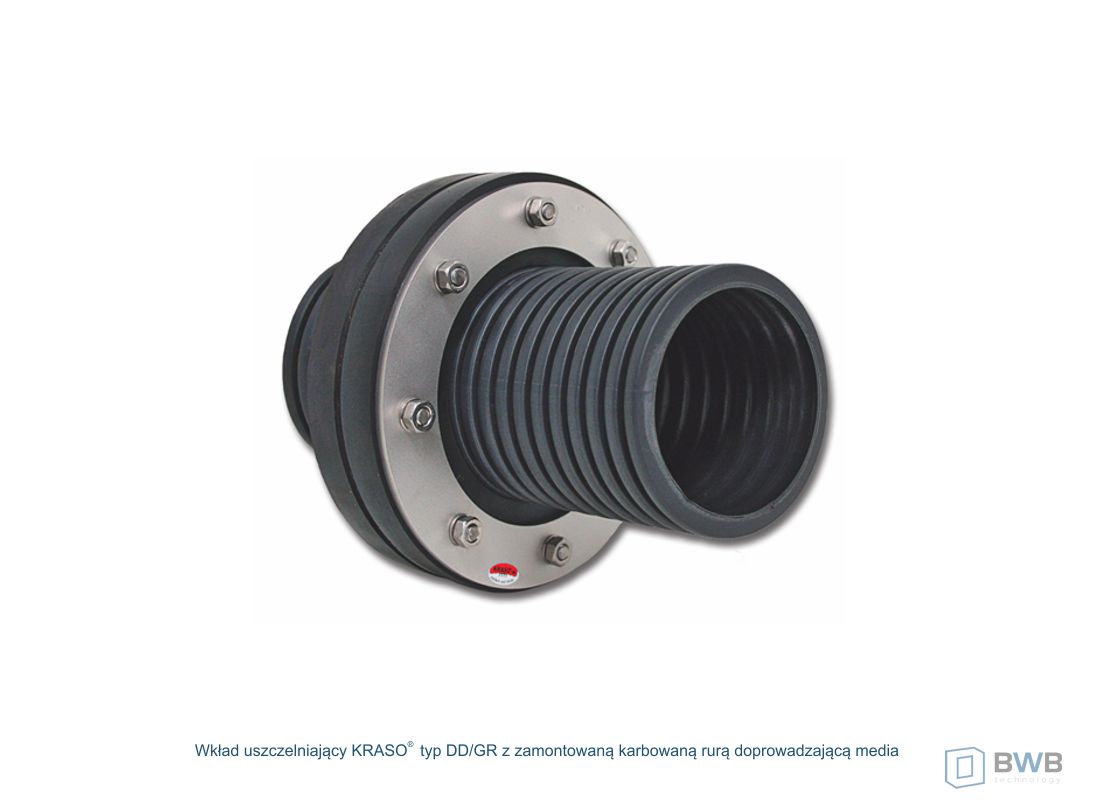

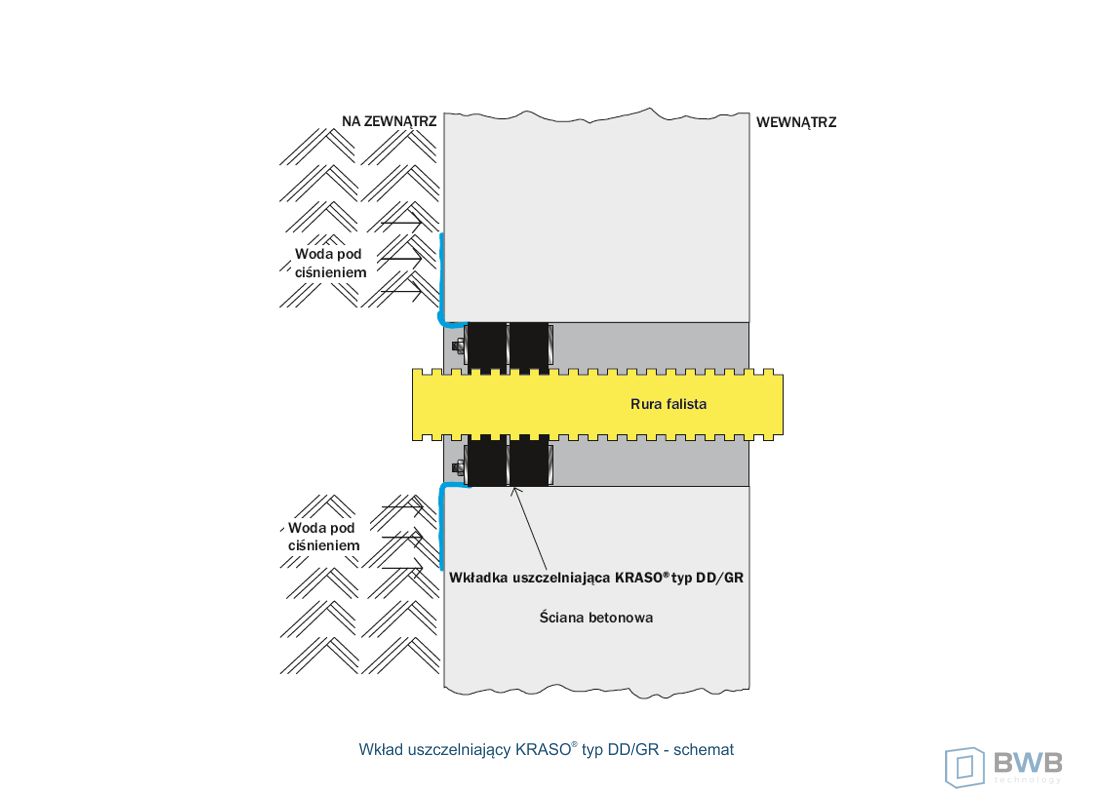

Wkład uszczelniający KRASO® typ DD/GR





OPIS
  • Do przeprowadzania karbowanych lub falistych rur doprowadzających media
  • Odporny na wodę o ciśnieniu 1,0 bara z uszczelką 40 mm (2 x 20 mm)
  • Płyta środkowa zapewniająca równomierne rozłożenie nacisku przy karbowanych rurach doprowadzających media
  • Wykonany ze stali nierdzewnej V2A, z przyspawanymi bolcami zamiast śrub


DANE HANDLOWE
ArtykułTyp DD/GR
Średnica otworu rdzeniowego
lub rury osłonowej
100125150200250300
Średnica zewnętrzna rury lub kabla od … do … [mm]0 - 750 - 1000 - 1250 - 1750 - 2250 - 275








Wkład uszczelniający KRASO® typ TD-X





OPIS
  • Do przeprowadzania pojedynczych rur lub kabli
  • Odporny wodę o ciśnieniu do 10 barów z uszczelką o szerokości 60 mm (3 x 20 mm)
  • Dwa okrągłe krążki dociskowe gwarantujące optymalne rozłożenie nacisku
  • Większa ilość przyspawanych bolców dla lepszego i równomiernego rozłożenia nacisku
  • Wykonany ze stali nierdzewnej V2A wzmocnionej o 20%, z przyspawanymi bolcami zamiast śrub


DANE HANDLOWE
Średnica otworu rdzeniowego
lub rury osłonowej
80100125150200250300400500
Średnica rury lub kabla od … do … [mm]22 - 2532 - 3560 - 6378 - 80108 - 110158 - 160200273400
32 - 3540 - 4375 - 7788 - 90114 - 118168 - 170210280429
40 - 4348 - 5078 - 80108 - 110123 - 125177 - 180219315450
60 - 63133 - 135200225326
139 - 140210250
158 - 160


Wkład uszczelniający KRASO® typ FIX





OPIS
  • Do pojedynczego przeprowadzania rur lub kabli
  • Typ ED/FIX odporny na wodę o ciśnieniu do 1,0 bara z uszczelką o szerokości 20 mm
  • Typ DD/FIX odporny na wodę o ciśnieniu do 3,0 barów z uszczelką o szerokości 40 mm
  • Płyty stalowe z uchwytami do mocowania do ściany
  • Wykonany ze stali nierdzewnej V2A


Średnica otworu rdzeniowego lub rury osłonowej80100125150200250300400500
Średnica rury lub kabla od … do … [mm]22 - 2532 - 3560 - 6378 - 80108 - 110158 - 160200273400
32 - 3540 - 4375 - 7788 - 90114 - 118168 - 170210280429
40 - 4348 - 5078 - 80108 - 110123 - 125177 - 180219315450
60 - 63133 - 135200225326
139 - 140210250
158 - 160


Klucz dynamometryczny KRASO®





OPIS
  • Do prawidłowego montażu wkładek uszczelniających
  • Rozmiar 1/4 cala
  • Zakres momentu obrotowego od 2 do 24 Nm

























REALIZACJE





OPIS

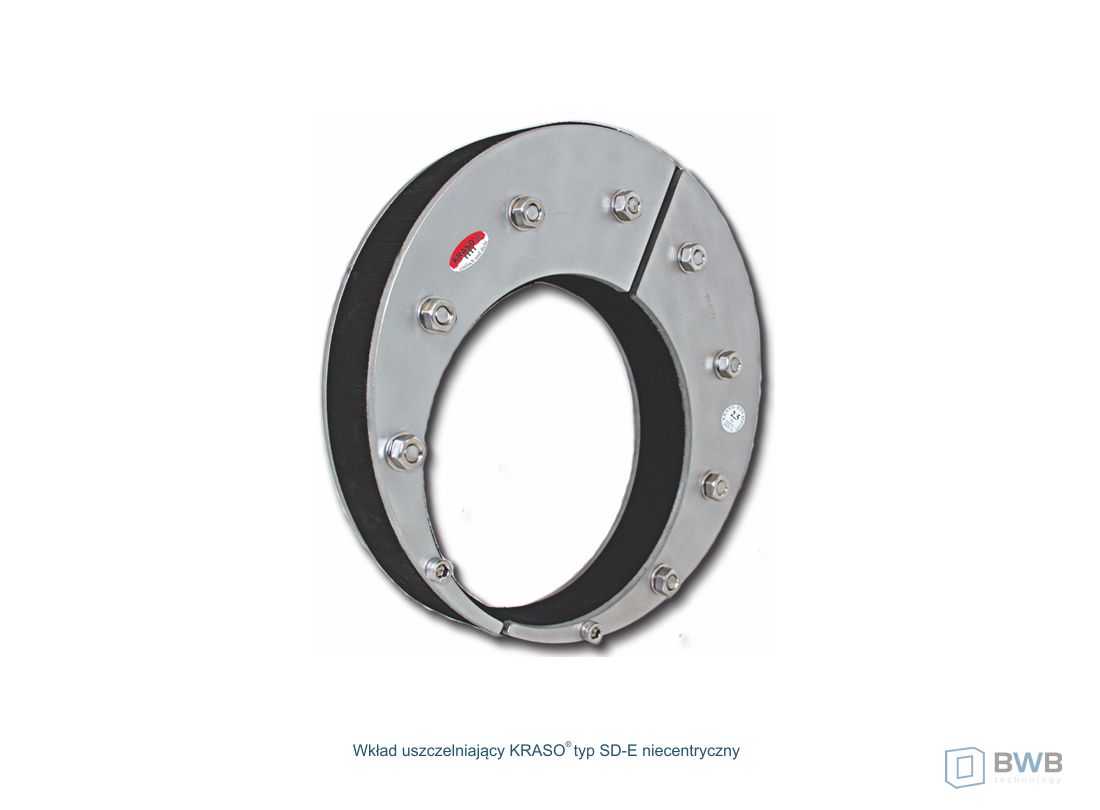

  • Wkład uszczelniający SD 30 - zastosowanie
  • Wkład uszczelniający - zastosowanie
  • Wkład uszczelniający - zastosowanie 2
  • Płyta kołnierzowa FKF - dzielona - wykonanie specjalne - przed montażem
  • Płyta kołnierzowa FKF - dzielona - wykonanie specjalne - po montażu



VIDEO - instrukcje montażu





OPIS
  • Wkład uszczelniający KRASO typ specjalny z wieloma otworami
  • Wkład uszczelniający KRASO typ specjalny dzielony
  • Wkład uszczelniający KRASO typ DD GR
  • Wkład uszczelniający KRASO typ ED DD
  • Wkład uszczelniający KRASO typ FL DD
  • Wkład uszczelniający KRASO typ uniwersalny
